バッテリーの豆知識
JIS形式の見方（バッテリーの規格）
国産車の場合、JIS規格で定められていますので規格が合致していればどのメーカーのバッテリーでも取り付けができます。
記号別短側面サイズ表
| 記号 | 幅（mm） | 箱高さ（mm） |
|---|---|---|
| A | 127 | 162 |
| B | 129（127） | 203 |
| C | 135 | 207 |
| D | 175 | 204 |
| E | 176 | 213 |
| F | 182 | 213 |
| G | 222 | 213 |
| H | 278 | 220 |

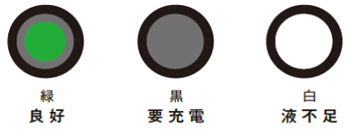

インジケータの見方
性能表示
バッテリーに関する試験、性能表示の規格としては主に以下のものがあります。
- JIS：日本工業規格
- SAE：米国自動車技術委員会規格
- BCI：国際電池評議会
- DIN：ドイツ標準規格
- EN：欧州規格
- BS：英国工業規格
- SBA：電池工業会規格
- IEC：国際電気標準会議
| 性能表示 | RC ［リザーブキャパシティ］ （保持容量） |
CCA［コールドクランキング電流］ | 5時間率 ［5HR］容量 |
20時間率 ［20HR］容量 |
|
|---|---|---|---|---|---|
| 概要 | 25℃で25Aの電流で何分放電ができるのかの容量表示 | SAE | DIN | 25℃：5時間率容量（Ah） 5時間率電流× 放電終止電圧10.5V迄の持続時間（h）との積を容量（Ah）という |
25℃：20時間率容量（Ah） 20時間率電流× 放電終止電圧10.5V迄の持続時間（h）との積を容量（Ah）という |
| -18℃で放電したとき、30秒目の電圧が7.2Vを満足する放電電流表示（始動性表示） | -18℃で放電したとき、30秒目の電圧が9Vを満足する放電電流表示（始動性表示） | ||||
バッテリーの構造
起電力が約2Vの単電池を6セル直列に接続しており、公称電圧は12Vです。各セルには複数の正極板と負極板とを、セパレータを介して積層した極板群が収納されています。
※1 COS（cast on strap）：極板とストラップをつなぐ部分で寿命に影響を与えます。
※2 ホットメルト：耐酸性のホットボンド
※3 エンベローブセパレータ：封筒型のセパレータ
